Dlaczego próba szczelności po przewiertach i przeciskach wymaga odpowiedniego odcięcia odcinka

Po zakończeniu przewiertu lub przecisku rurociąg na pierwszy rzut oka wygląda na gotowy do eksploatacji. Gładko ułożona rura i brak wykopów na trasie sugerują szybkie oddanie instalacji do użytku. Jednak to właśnie etap weryfikacji ciśnieniowej często ujawnia ukryte problemy, które uniemożliwiają pozytywne zakończenie testów i wymagają powrotu do wcześniejszych prac. W praktyce wykonawczej samo przeciągnięcie przewodu pod ziemią nie gwarantuje sukcesu całego projektu. Próba szczelności bezwzględnie weryfikuje jakość wykonanych zgrzewów oraz integralność materiału po procesie wciągania. Dlatego tak istotne staje się prawidłowe odcięcie badanego odcinka. Pozwala to uniknąć fałszywych odczytów i precyzyjnie ocenić stan nowej infrastruktury.

Wpływ zanieczyszczeń i przygotowania krawędzi na wynik pomiaru

Podczas realizacji przecisków i przewiertów sterowanych do wnętrza rury często przedostają się resztki gruntu, osady oraz drobne cząstki skalne. Te zanieczyszczenia osadzają się na ściankach oraz w strefie połączeń zgrzewanych, bezpośrednio zaburzając odczyt manometru podczas procedury sprawdzającej. Zadziory powstałe przy cięciu materiału lub mechaniczne uszkodzenia krawędzi uniemożliwiają szczelne przyleganie urządzeń blokujących, co prowadzi do błędnych wskazań aparatury. Zgodnie z wytycznymi technicznymi bazującymi na normie PN-EN 805, nowo ułożony odcinek wymaga starannego przygotowania przed testem. Pozwala to wyeliminować błędy pomiarowe wynikające z pozostawionego urobku.

Przed fizycznym zamknięciem strefy roboczej należy dokładnie ocenić geometrię końców rurociągu. Końcówki przewodów muszą być prosto przycięte i pozbawione ostrych nierówności, co gwarantuje równomierny rozkład sił docisku na płaszczu elementu zamykającego. Wykonawca musi również zapewnić swobodny dostęp serwisowy do obu skrajnych punktów instalacji. Ciasne komory startowe i odbiorcze potrafią skutecznie utrudnić bezpieczne osadzenie ciężkiego oprzyrządowania. Równie ważna pozostaje stabilność podłoża wokół miejsca instalacji zamknięcia.

Rury z polietylenu wykazują naturalną tendencję do pełzania pod wpływem ciśnienia wstępnego. Zjawisko to powoduje delikatne powiększanie się objętości przewodu. Brak odpowiedniego oparcia dla urządzeń odcinających skutkuje ich nagłym wypchnięciem pod wpływem naporu. Z tego powodu fizyczne ustabilizowanie końcówek staje się równie istotne co czystość samej powierzchni styku.

Dobór oprzyrządowania i etapowanie izolacji strefy

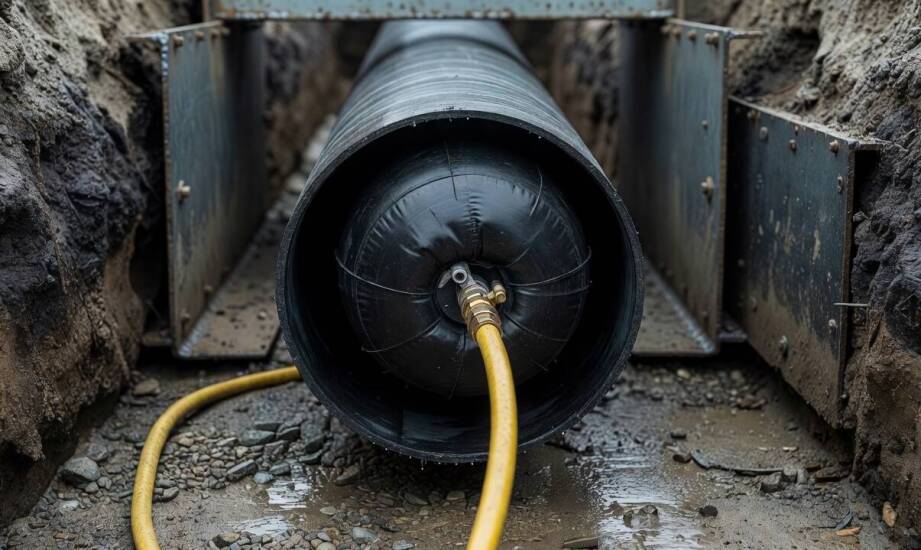

Do izolowania krótkich i prostych fragmentów rurociągu najczęściej stosuje się sztywne elementy mechaniczne o ściśle określonym zakresie pracy. W przypadku łuków trasy i skomplikowanych trajektorii znacznie lepiej sprawdzają się warianty elastyczne. Łatwo dopasowują się one do zmiany kierunku rury bez ryzyka trwałego uszkodzenia płaszcza uszczelniającego. Przy zmiennej średnicy weryfikowanego odcinka wykonawcy wybierają modele wielowymiarowe, pokrywające kilka rozmiarów nominalnych w ramach jednej jednostki. Właściwie dobrane korki do rur umożliwiają precyzyjne odcięcie świeżo wciągniętego fragmentu instalacji od reszty istniejącej sieci.

Dostawcy sprzętu budowlanego, tacy jak firma Marcin Reczuch Handel Maszynami Budowlanymi, oferują oprzyrządowanie pneumatyczne dostosowane do niestandardowych średnic spotykanych w technologiach bezwykopowych. Wykorzystanie profesjonalnych urządzeń zamykających pozwala na bezpieczne odseparowanie badanego fragmentu, co ułatwia przeprowadzenie miarodajnego pomiaru ciśnienia. Podstawowym i najbezpieczniejszym medium testowym dla rurociągów wodnych i kanalizacyjnych pozostaje woda.

Próby z wykorzystaniem sprężonego powietrza stanowią odrębny, alternatywny wariant oceny. Stosuje się je zazwyczaj w sytuacjach, gdy doprowadzenie dużej ilości czystej wody na plac budowy jest logistycznie niewykonalne. Taka metoda wymaga jednak rygorystycznych procedur bezpieczeństwa ze względu na wysoką ściśliwość gazu. Ewentualne rozszczelnienie układu pneumatycznego generuje dużą siłę uderzeniową, wykluczając obecność pracowników w strefie bezpośredniego zagrożenia.

Kolejność zakładania elementów blokujących ma kluczowe znaczenie dla prawidłowego przebiegu napełniania. Procedura zaczyna się od szczelnego zamknięcia dolnego końca rurociągu, co wymusza powolne wypełnianie układu cieczą od dołu. Następnie na górnym końcu montuje się element wyposażony w zawór bypass do odpowietrzania. Gromadzące się w górnych partiach łuków pęcherze powietrza działają jak poduszki amortyzujące, sztucznie obniżając wskazania na urządzeniach pomiarowych. Całkowite wyparcie powietrza z przewodu gwarantuje uzyskanie twardego słupa wody. Po ustabilizowaniu warunków hydraulicznych instalacja pozostaje pod obserwacją przez czas określony w specyfikacji danego materiału.

Wiarygodna weryfikacja parametrów wytrzymałościowych po zakończeniu prac bezwykopowych opiera się przede wszystkim na metodycznym przygotowaniu samej instalacji. Usunięcie poprodukcyjnych zadziorów, wyrównanie krawędzi oraz przemyślany dobór elementów izolujących warunkują bezproblemowy przebieg prób. Prawidłowo odcięta strefa testowa eliminuje ryzyko fałszywych wahań na manometrze, dostarczając inspektorom nadzoru jednoznacznych dowodów na szczelność nowego układu.
